SLP632(ESR)
典型应用:
◆适合各种管坯、瓶坯等防腐蚀和韧性高的模具。如PVC、PP、EP、PCM、MMA等塑料。
适用模具:
◆适合对强韧性有极高要求的塑胶模具
◆适合对抗蚀性能有高要求的塑胶模具
◆推荐使用硬度46~50HRC
性能特点:
◆索立特有增强型耐蚀塑胶模具
◆强韧性极佳
◆高淬透性 高硬度
◆综合性能优于1.2316钢
◆具有高抗热疲劳性能

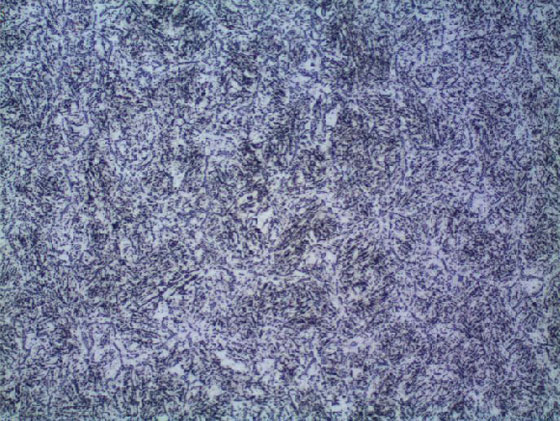

退火态组织 500×

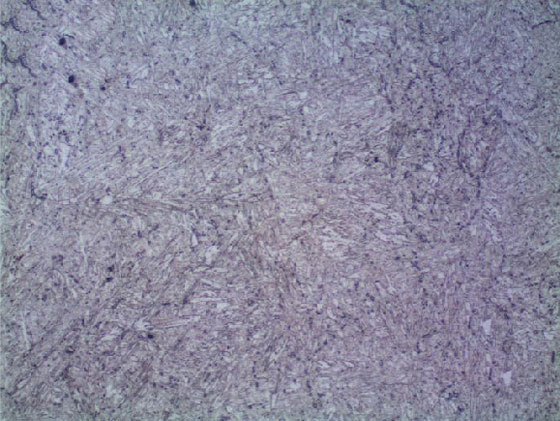

淬回火态组织 500×
化学成分
| SLP632(ESR) |
交货状态(硬度) |
化学成分（%） |
| C |
Si |
Mn |
Cr |
Ni |
其他 |
| 退火态≤300HB |
0.2 |
0.5 |
1.0 |
13.0 |
0.8 |
稀土 |

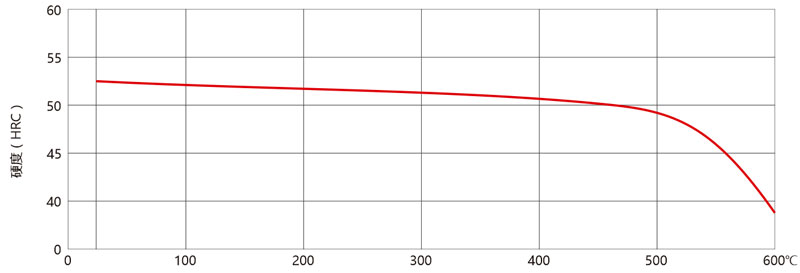

淬火回火硬度
机械性能
| |
硬度（HRC） |
| 32 |
48 |
| 拉伸强度（MPa） |
≥1050 |
≥1800 |
| 0.2%屈服强度（MPa） |
≥900 |
≥1320 |
| 延伸率（%） |
≥18 |
≥10 |
| 断面收缩率（%） |
≥72 |
≥38 |
| 冲击值2uE20℃（J/cm2） |
≥120 |
≥85 |
线膨胀系数
| 线膨胀系数（10-6m / mk） |
| 20~100℃ |
20~200℃ |
20~300℃ |
20~400℃ |
| 10.7 |
10.9 |
11.2 |
11.5 |
导热率
| 导热率（W/m·k） |
| 20℃ |
100℃ |
200℃ |
300℃ |
400℃ |
| 23.1 |
23.4 |
23.8 |
24.6 |
25.0 |
比重
|
