典型应用:

◆PVC、醋酸盐类等腐蚀性塑料成型模。

适用模具:

◆适合对抗蚀性能有较高要求的塑胶模具
◆推荐使用硬度47~50HRC

性能特点:

◆通用改良型耐蚀塑胶模具钢
◆良好的耐蚀性能
◆高淬透性 高硬度
◆韧性、均匀性较好


  • 退火态组织 500×

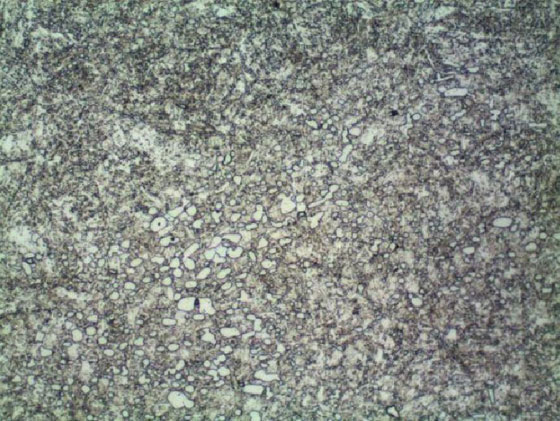

  • 淬回火态组织 500×

化学成分

SLP616(ESR) 交货状态(硬度) 化学成分(%)
C Si Mn Cr Mo Ni
退火态≤280HB 0.38 0.8 0.5 16.0 1.0 1.0

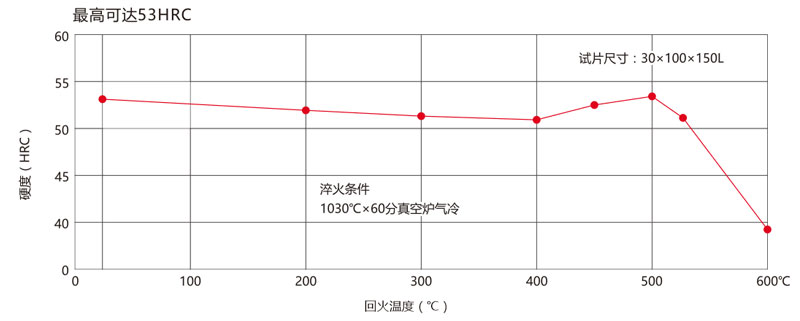

淬火回火硬度

机械性能

  硬度(HRC)
32 52
拉伸强度(Mpa) ≥1100 ≥1950
0.2%屈服强度(Mpa) ≥900 ≥1520
延伸率(%) ≥15 ≥9
断面收缩率(%) ≥60 ≥30

线膨胀系数

线膨胀系数(10-6m / mk)
20~100℃ 20~200℃ 20~300℃ 20~400℃
10.8 10.9 11.9 12.2

导热率

导热率(W/m·k)
20℃ 200℃ 400℃
18.2 22.0 25.7

弹性模量

弹性模量(Mpa)
20℃
240,500

比重

比重(kg/m3)
20℃
7800

版权所有©台州市索立机械有限公司 地址:浙江省台州市滨海工业园区海丰路280号 浙ICP备2022021355号-1
